Ce înseamnă presiunea la zgarda câinelui
Presiunea la zgarda câinelui este forță împărțită la suprafață, două mărimi independente. Formula de bază: p = F / A — p desemnează presiunea medie de suprafață în N/cm² (1 N/cm² = 10 kPa), F forța de tracțiune a lesei în Newtoni, A suprafața de contact efectivă în cm². Nici F, nici A singure nu descriu presiunea la zgardă.
Suprafața de contact (A) nu este o valoare fixă. Depinde de geometria zgărzii și a gâtului. Când A crește la forță de tracțiune neschimbată, p̄ scade. Aceasta este relația centrală pe care se construiește acest model. Ce definește o zgardă lată pentru câini se leagă geometric direct de această suprafață.
Acest model descrie presiunea medie de suprafață (p̄). Nu este adecvat pentru a prezice suprasolicitări locale, vârfuri dinamice de forță sau efecte anatomice. Modelul nu permite afirmații despre riscuri de accidentare sau efecte medicale. Descrie o relație geometrică, nu un prognostic clinic.
p = F / A
A ≈ b × R × θ
→ La F și θ constante, b determină direct suprafața
→ Lățime mai mare → suprafață mai mare → presiune medie mai mică în model
Cum se formează suprafața de contact la zgardă
Toate valorile comparative din acest articol se bazează pe un arc de contact constant de θ = 240° și o rază de referință de R = 55 mm. Modelul presupune o forță de tracțiune constantă în timp (Fstatic). Vârfurile dinamice de sarcină, de exemplu o smucire de lesă, nu sunt reprezentate.
Modelul simplifică gâtul câinelui ca un cilindru. Raza R indică dimensiunea gâtului: R = 55 mm corespunde unei circumferințe a gâtului de ~35 cm. Arcul de contact θ descrie proporția circumferinței gâtului pe care banda se sprijină efectiv. La o prindere clasică cu cataramă, θ este de obicei ~240°. Catarama, inelul D și punctul de atașare al lesei întrerup contactul pe arcul rămas; 360° nu sunt niciodată prezente. Din acești parametri rezultă suprafața de contact efectivă: A ≈ b × R × θ. La R = 55 mm și θ = 4,19 rad, lungimea arcului de contact este L ≈ 230 mm.
Diagrama 2 ilustrează cum interacționează θ, R și b ca mărimi etichetate și unde arcul de contact delimitează zona fără contact de la cataramă și inelul D.
Diagrama arată nucleul geometric al modelului: nu întreaga lungime a benzii creează suprafața de contact, ci doar arcul de sprijin θ. Când b crește la θ constant, Aeff crește proporțional. Acesta este singurul grad de libertate din model pe care îl poți controla direct.
Tabelul următor arată cum se modifică suprafața de contact efectivă și presiunea medie de suprafață rezultată odată cu lățimea benzii — la forță de tracțiune constantă și arc de contact identic.
| Lățime zgardă (mm) | Suprafață de contact Aeff (cm²) | Presiune medie p̄ la F = 40 N (N/cm²) |
|---|---|---|
| 20 | 46,1 | ~0,87 |
| 25 | 57,6 | ~0,69 |
| 30 | 69,1 | ~0,58 |
| 40 | 92,2 | ~0,43 |
Comparația arată o relație de scalare aproximativ liniară: lățime dublă → suprafață dublă → valoare medie model înjumătățită.
Valori model: Barklin Kontaktgeometrie-Modell v1.0, parametri: R = 55 mm, θ = 240°, F = 40 N
Ce schimbă 20, 25, 30 și 40 mm la aceeași forță
La forță de tracțiune constantă, lățimea benzii este singura variabilă direct controlabilă pentru presiunea medie de suprafață.
Când lățimea benzii crește de la 20 mm la 40 mm și F rămâne constant la 40 N, Aeff se dublează de la 46,1 cm² la 92,2 cm². Presiunea medie de suprafață scade în model de la ~0,87 N/cm² la ~0,43 N/cm². Aceasta rezultă direct din A ≈ b × R × θ: la R și θ fixe, A crește proporțional cu b. Această relație de scalare este valabilă în condiția contactului pe toată suprafața și a aproximării circulare a gâtului.
Această condiție se încalcă mai des decât presupune modelul.

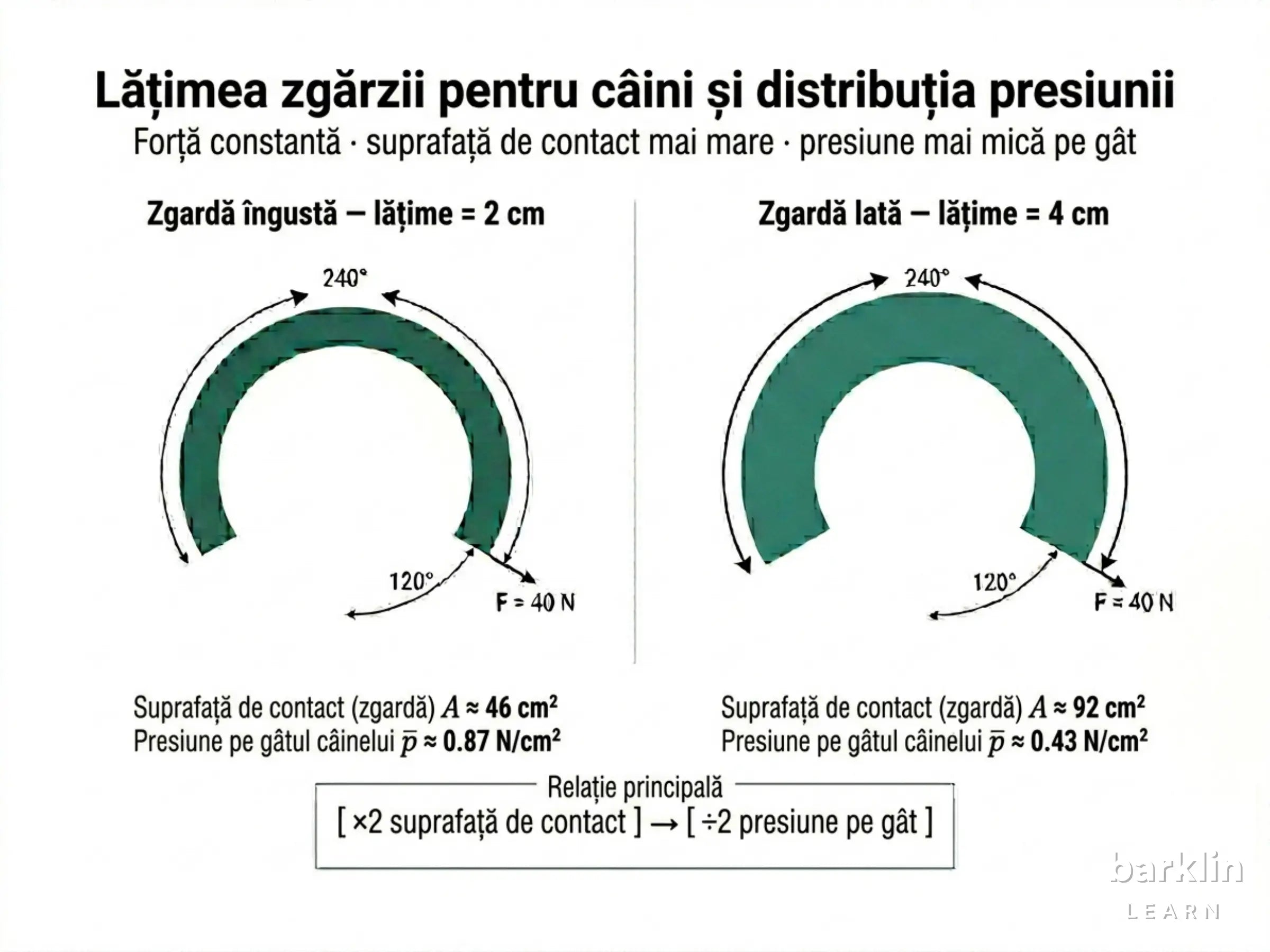

Așa cum arată Diagrama 3, valorile model pentru 20 mm și 40 mm pot fi citite direct ca o comparație alăturată: aceeași forță de tracțiune, lățimi diferite ale benzii, valori de suprafață cuantificate.
Diagrama prezintă relația de scalare ca un fapt geometric: în model, lățimea dublă la aceeași forță dă aproximativ jumătate din valoarea medie. De ce acest lucru nu este garantat în utilizarea reală, arată secțiunea următoare.
Scalarea lățimii în modelul de geometrie de contact
| Lățime zgardă | Suprafață de contact (model) | Presiune medie la 40 N | Afirmație model |
|---|---|---|---|
| 20 mm | ~46 cm² | ~0,87 N/cm² | Cea mai mare valoare model din serie |
| 30 mm | ~69 cm² | ~0,58 N/cm² | Scalare medie |
| 40 mm | ~92 cm² | ~0,43 N/cm² | Cea mai mică valoare model din serie |
De ce se rupe modelul în realitate
Valoarea medie p̄ este o valoare de model. Descrie cum ar fi distribuită presiunea în cazul ideal, nu cum este ea de fapt. Patru factori sparg structura modelului, și niciunul nu este rar.
Paradoxul căptușelii este exemplul cel mai clar. Carter et al. (2020) au demonstrat într-un experiment de măsurare a presiunii că zgărzile căptușite au generat, în anumite condiții, presiuni de vârf mai mari decât modelele plate. Motivul: un profil de căptușeală convex se sprijină doar pe creastă. Aeff scade, vârful măsurat crește. Modelul se așteaptă la contrariul.
Modelul cilindric presupune o bandă ideal flexibilă și contact pe toată suprafața — tabelul următor arată în ce punct fiecare presupunere de model se rupe în practică.
| Factor de influență | Efect asupra valorii model | Ce presupunere de model se rupe |
|---|---|---|
| Presiune la margini / Edge Loading | Creștere locală de presiune la marginile benzii | Presupunere: distribuție omogenă pe b |
| Geometria căptușelii (profil convex) | Suprafață de contact efectivă redusă | Presupunere: banda se sprijină plan |
| Rigiditatea materialului | Banda nu urmează complet curbura | Presupunere: contact pe toată suprafața |
| Poziția inelului D / cataramei | Concentrare locală de forță la punctul de atașare al lesei | Presupunere: distribuție omogenă a forței pe arc |
Fiecare factor deplasează presiunea reală față de valoarea medie model — de regulă în sus.
Ceea ce depășește valoarea medie statică sunt vârfurile dinamice de forță la smucirea lesei. Aceste profile temporale sunt tratate separat în articolul despre Solicitarea statică și dinamică de tracțiune la zgarda câinelui.
Rezultatul modelului și încadrarea practică
În model, o zgardă de 40 mm la aceeași forță de tracțiune înseamnă o presiune medie de suprafață mai mică decât o bandă de 20 mm.
Acest lucru este valabil în condițiile descrise în S2–S4: forță statică, contact pe toată suprafața, secțiune transversală circulară a gâtului. Modelul reflectă condiții statice. Cum se comportă vârfurile de forță în timp, dacă și când forța de tracțiune sare pe scurt la un multiplu al valorii de repaus, se află în afara cadrului modelului.
Modelul se aplică, de asemenea, doar zgărzii ca sistem de transmitere a forței. Dacă și cum se comportă mecanic un ham este diferit, nu face parte din această afirmație model. Articolul Zgardă sau ham: pe unde circulă forța descrie separat acest traseu al forței.
Modelul descrie o relație geometrică la o poziție dată a benzii pe gât. Dacă această poziție este reproductibilă în viața de zi cu zi, dacă banda stă efectiv acolo unde θ = 240° este valabil, depinde de potrivire. Cum ar trebui să stea corect o zgardă de câine tratează direct această întrebare.
Limitele sistemului
Modelul cuantifică presiunea medie de suprafață ca valoare medie geometrică. Nu descrie efecte clinice și nu este adecvat pentru prognoze de accidentare. Secțiunea transversală reală a gâtului este ovală, nu circulară; modelul cilindric simplifică această geometrie.
