Forța lesei la câini: stări de sarcină statică și dinamică
În medie, 37,8 N acționează asupra zgărzii în timpul plimbării (ScienceDirect 2024). Acesta este un platou uniform: previzibil, relativ constant și menținut pe perioade mai lungi. Modelul numește această stare sarcină statică.
O oprire bruscă creează o altă stare. Câinele se mișcă cu viteza v, lesa se tensionează, iar mișcarea este întreruptă brusc. Impulsul Δp = m · v trebuie absorbit într-un interval scurt de timp. Rezultatul nu este o solicitare uniformă, ci un vârf scurt de forță. Traseul de sarcină și suprafața de contact rămân aceleași. Nivelul forței nu.
Ambele stări există în aceeași sesiune de plimbare. Care dintre ele domină depinde de profilul de mișcare al câinelui. Acest articol face parte din System Guide și leagă comportamentul forței din lesă de geometria zgărzii.
Formula impulsului F · Δt = Δp descrie mecanismul din spate. Un timp de oprire Δt mai scurt, la impuls constant Δp, crește F proporțional. Cu cât mai mult, cuantifică Factorul de Sarcină Dinamică în secțiunea a treia.
Valori de forță măsurate la zgarda câinelui
Orice forță din lesă parcurge același traseu structural: de la inelul D ca punct de introducere a forței, prin banda zgărzii, către arcul de contact, unde forța de reacțiune a gâtului preia sarcina. Acest traseu este structural invariant. Sarcinile statice și dinamice nu îl modifică. Ceea ce se schimbă este exclusiv magnitudinea forței.
Studii instrumentate pe câini de companie au măsurat acest spectru. Valorile exacte reflectă o metodologie europeană riguroasă, verificată în condiții reale de utilizare. Tabelul de mai jos arată cum diferă cele trei tipuri de sarcină în ceea ce privește intervalul de forță măsurat, timpul de oprire și Factorul de Sarcină Dinamică (FSD).
| Tip de sarcină | Interval de forță | Timp de oprire (Δt) | FSD |
|---|---|---|---|
| Statică (tracțiune uniformă) | 20–80 N (medie 37,8 N) | continuu (Δa ≈ 0) | 1× (referință) |
| Dinamică, ușoară (smucitură controlată) | 100–165 N (vârf 162,8 N măsurat) | ~100–200 ms | ~3–5× |
| Dinamică, puternică (sprint până la capătul lesei) | 200–413 N (max. 412,5 N măsurat) | <100 ms (rată de încărcare: 2868,7 N/s) | până la ~10× |
| Toate valorile de forță provin din studii instrumentate pe câini de companie. FSD > 2 = sarcină de șoc conform definiției inginerești. Timp de oprire: ferestre de timp estimate din datele ratei de încărcare (Townsend et al., 2026). | |||
Un FSD de 3–5× înseamnă: același sistem de zgardă transmite de trei până la cinci ori mai multă forță în timpul unei smucituri decât în timpul unei tracțiuni uniforme — pe același traseu de sarcină.
Context sursă: ScienceDirect 2024 — instrumented walk, companion dogs; Townsend et al., 2026, Annals of Biomedical Engineering.
Plafonul FSD de ~10× marchează limita superioară a modelului, extrapolată din rata de încărcare de 2868,7 N/s (Townsend et al. 2026). Cum se comportă traseul de sarcină când tracțiunea nu trece prin zgardă, ci prin ham, arată Comparația traseului de forță: zgardă versus ham.
Factorul de Sarcină Dinamică (FSD)
Factorul de Sarcină Dinamică cuantifică raportul dintre forța de vârf și sarcina statică de bază: FSD = Fpeak / Fstatic. Baza sa fizică este formula impulsului F · Δt = Δp, rearanjată ca F = Δp / Δt.
Când timpul de oprire Δt scade, forța de vârf F crește proporțional — la același impuls Δp. Aceasta este regula structurală fundamentală a acestui model.
Nu contează doar forța în sine, ci și timpul în care se construiește. Diagrama 2 arată modelul simplificat de impuls: o oprire lungă produce o curbă de forță largă și moderată. O oprire scurtă produce un vârf îngust și foarte înalt.
Când timpul de oprire scade, forța de vârf crește. Cu un impuls constant Δp = m · v, aceasta nu este o variabilă — este fizică.
Un exemplu cu valori măsurate: sarcina statică de bază 37,8 N (ScienceDirect 2024). La o smucitură controlată, forța crește la 162,8 N (vârf măsurat, ScienceDirect 2024), ceea ce corespunde unui FSD de ~4,3×. La un sprint până la capătul lesei s-au măsurat până la 412,5 N (Townsend et al. 2026), un FSD de ~10× în condiții extreme.
Aceasta nu este o defecțiune a echipamentului.
Trei factori favorizează valori ridicate ale FSD: (1) o viteză mare de mișcare a câinelui înainte de oprire, (2) o lesă ținută strâns, cu puțin joc, și (3) o distanță de frânare foarte scurtă, care duce Δt spre zero. În mecanica frânghiei, factorul de cădere descrie analog cum căderea liberă generează sarcină de sistem. Aplicat sistemului de lesă: nu forța singură, ci raportul dintre impuls și timpul de oprire determină sarcina de vârf.
Peste FSD > 2, evenimentul se califică drept sarcină de șoc conform definiției inginerești. Evenimentele de smucitură ușoară din plimbările obișnuite — când câinele trage spre ceva sau schimbă direcția — intră regulat în acest interval.
Traseul de sarcină în sine nu se schimbă. Diagrama 3 face acest lucru vizibil: forța intră la inelul D și este transmisă prin banda zgărzii către arcul de contact.
Sarcinile statice și dinamice parcurg același traseu geometric. Doar F variază, nu traseul.
Comparația tipurilor de sarcină

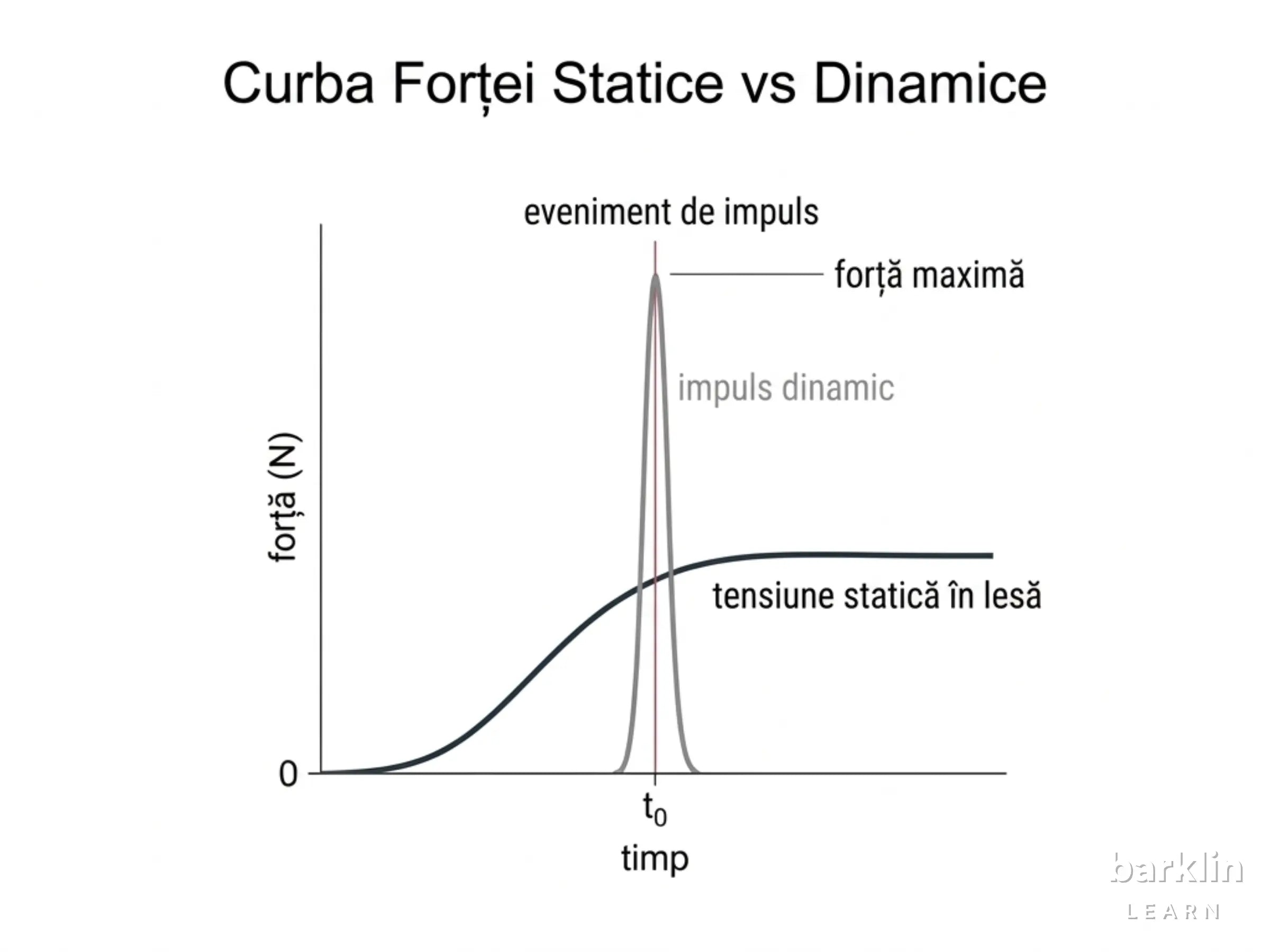

Cele două tipuri de sarcină nu se aseamănă în timp. Tracțiunea statică produce o creștere lentă a forței până la un platou stabil, menținut timp de secunde sau minute. Impulsul dinamic produce o creștere abruptă, un vârf foarte scurt și o eliberare rapidă — pe același traseu de sarcină.
Carter et al. (2020, Veterinary Record) au măsurat valori de presiune de 83–832 kPa într-un model de zgardă instrumentat, în funcție de tipul de zgardă și nivelul forței. Acest interval servește drept referință contextuală: arată că nivelul de presiune răspunde la ambele variabile — forța F și suprafața de contact A. Tabelul de mai jos arată cum lățimea zgărzii modifică suprafața de contact și influențează astfel nivelul de presiune la diferite niveluri de sarcină.
| Lățimea zgărzii | Suprafața de contact (A, aprox.) | Nivel de presiune — static | Nivel de presiune — dinamic (FSD 3–5×) |
|---|---|---|---|
| Îngustă (≤ 2 cm) | redusă | ridicat | foarte ridicat |
| Medie (3 cm) | medie | mediu | ridicat |
| Lată (≥ 4 cm) | mare | redus | mediu |
O suprafață de contact mai mare distribuie aceeași forță pe mai multă suprafață. Acest lucru este valabil la sarcina statică de bază și este și mai pronunțat la valorile de vârf dinamice.
Nivelurile (redus / mediu / ridicat / foarte ridicat) sunt ordinale. Valorile absolute în kPa depind de circumferința gâtului, forma gâtului și nivelul forței și nu pot fi generalizate pentru toți câinii. Cum arată anatomia gâtului la ogar și zgărzile late, zona de contact geometrică variază, de asemenea, substanțial între rase și indivizi.
Geometria zgărzii și vârfurile de sarcină
De aici încolo, problema devine geometrică. Când sarcinile de vârf dinamice pot depăși valoarea statică cu un factor de 3–10×, suprafața de contact a zgărzii devine o variabilă semnificativă structural.
Relația este P = F / A. P este presiunea medie de contact, F este forța lesei, A este suprafața de contact — determinată de lățimea zgărzii și arcul de contact. Când A crește, P scade la aceeași forță. La dublul lățimii zgărzii, suprafața de contact crește corespunzător. Presiunea medie de contact scade, chiar dacă forța rămâne aceeași.
La aceeași tensiune a lesei, suprafața de contact determină cât de concentrată devine sarcina locală. Diagrama 4 arată această relație pentru o zgardă de 2 cm și una de 4 cm sub aceeași forță a lesei.
Creșterea suprafeței de contact reduce presiunea medie de contact conform relației P = F / A, la sarcina statică și mai pronunțat la valorile de vârf dinamice, deoarece aceeași suprafață este atunci solicitată sub un F de mai multe ori mai ridicat.
Aceasta este valabilă pentru sarcina statică și pentru cea dinamică: o zgardă mai lată distribuie 37,8 N de tracțiune statică pe mai multă suprafață, iar aceeași geometrie distribuie și o smucitură de 162,8 N pe mai multă suprafață — transmițând-o mai puțin punctual în regiunea ventrală a gâtului.
Relația P = F / A este valabilă în intervalul liniar al evenimentelor de lesă moderate și medii (< 200 N). La evenimentele extreme de sprint-oprire (> 300 N), fenomenul de edge-loading — adică o concentrare a sarcinii pe zonele marginale ale arcului de contact — poate modifica această imagine liniară. Pentru modelul geometric de presiune, vezi distribuția presiunii la zgărzile pentru câini. Pentru traseul de produs din aval, continuă către zgărzi late pentru câini de la 4 cm.
Limitele sistemului
Acest model presupune o geometrie plană a gâtului, un arc de contact definit și intervalul de valabilitate liniar al P = F / A. Mai multe variabile se află în afara acestui cadru.
Modelul nu include postura corpului și mișcarea gâtului în timpul evenimentului de tracțiune. Blana, subblana și grosimea individuală a pielii nu fac parte din acest model geometric. Variația anatomică individuală — cum ar fi forma gâtului sau masa musculară — nu este rezolvată în interiorul acestui model.
Articolul nu modelează oboseala componentelor sub sarcină dinamică repetată și nu acoperă evenimente multiple de smucitură în secvență sau sarcina acumulată din evenimente repetate. Traseele de sarcină ale hamului sunt, de asemenea, în afara domeniului acestui model bazat pe zgardă.
Edge-loading de la aproximativ 300 N în sus marchează un caz-limită al modelului, nu o stare complet rezolvată. Datele anatomice specifice rasei și dimensiunii se află și ele în afara cadrului actual, la fel ca valorile absolute de presiune în kPa sau Newton pe rasă. Recomandările de produse după lățimea zgărzii nu fac parte din acest articol.
