Zgardă sau ham – cum se propagă forța la tracțiunea lesei?

Ce se întâmplă mecanic la tracțiunea lesei?

Orice tracțiune a lesei generează o forță de tracțiune T — determinată de masa și accelerația câinelui, nu de sistemul de prindere. Zgardă sau ham: T rămâne fizic identic în ambele cazuri.

Diferența constă în traseul forței. La zgardă, forța trece de la lesă prin inelul D la zgardă, apoi ca presiune perimetrică pe suprafața de contact de la gât. Parametrul decisiv este A — suprafața de contact. Ce anume produce mecanic o zgardă lată pentru câine – ce înseamnă asta? este tratat în definiția de bază.

Modelul descrie relația cu o singură ecuație: P ≈ T / A. Presiunea nu este forță. La T constant, P scade când A crește.

Două limite ale modelului se aplică de la început: modelul presupune o distribuție omogenă a presiunii și un cilindru rigid cu un arc de contact de ≈ 180°. Zgărzile reale se abat de la aceasta deoarece apar efecte marginale și deformarea materialului. Ce face modelul: cuantifică influența lățimii benzii asupra presiunii.

Suprafața de contact și lățimea ca parametru geometric

Suprafața de contact A rezultă în modelul cilindric direct din lățimea benzii. La o circumferință a gâtului de 40 cm și un arc de contact de ≈ 180°: lățime bandă × jumătate din circumferința gâtului = suprafață de contact. O bandă de 20 mm dă aproximativ 20 cm² — o bandă de 40 mm aproximativ 40 cm².

Tabelul următor prezintă presiunea medie calculată la 100 N forță de tracțiune pentru patru lățimi de bandă în modelul cilindric idealizat.

Dublarea lățimii benzii de la 20 la 40 mm reduce la jumătate presiunea medie în model — la forță de tracțiune identică.

Calcul de model pe baza valorilor de guvernanță Barklin: T = 100 N, A₁ = 20 cm², A₂ = 40 cm², model cilindric idealizat (≈ 180° arc de contact).

Lățimea benzii este parametrul geometric direct controlabil în sistemul zgărzii. Distribuția presiunii la zgarda câinelui descrie modelul de presiune mai în detaliu. La profile de gât lungi și subțiri — cum apar la tipurile de ogari — geometria gâtului limitează suprafața de contact disponibilă geometric, ceea ce face alegerea lățimii benzii deosebit de relevantă mecanic.

Așa cum arată diagrama 2, relația P ∝ T / A este independentă de sistem — lățimea benzii este parametrul geometric direct controlabil.

Relația este liniară: suprafață dublă produce jumătate din presiune. Aceasta se aplică atât timp cât T rămâne constant și arcul de contact nu se abate semnificativ de la 180°.

Traseul forței și unghiul de tracțiune – de ce contează geometria

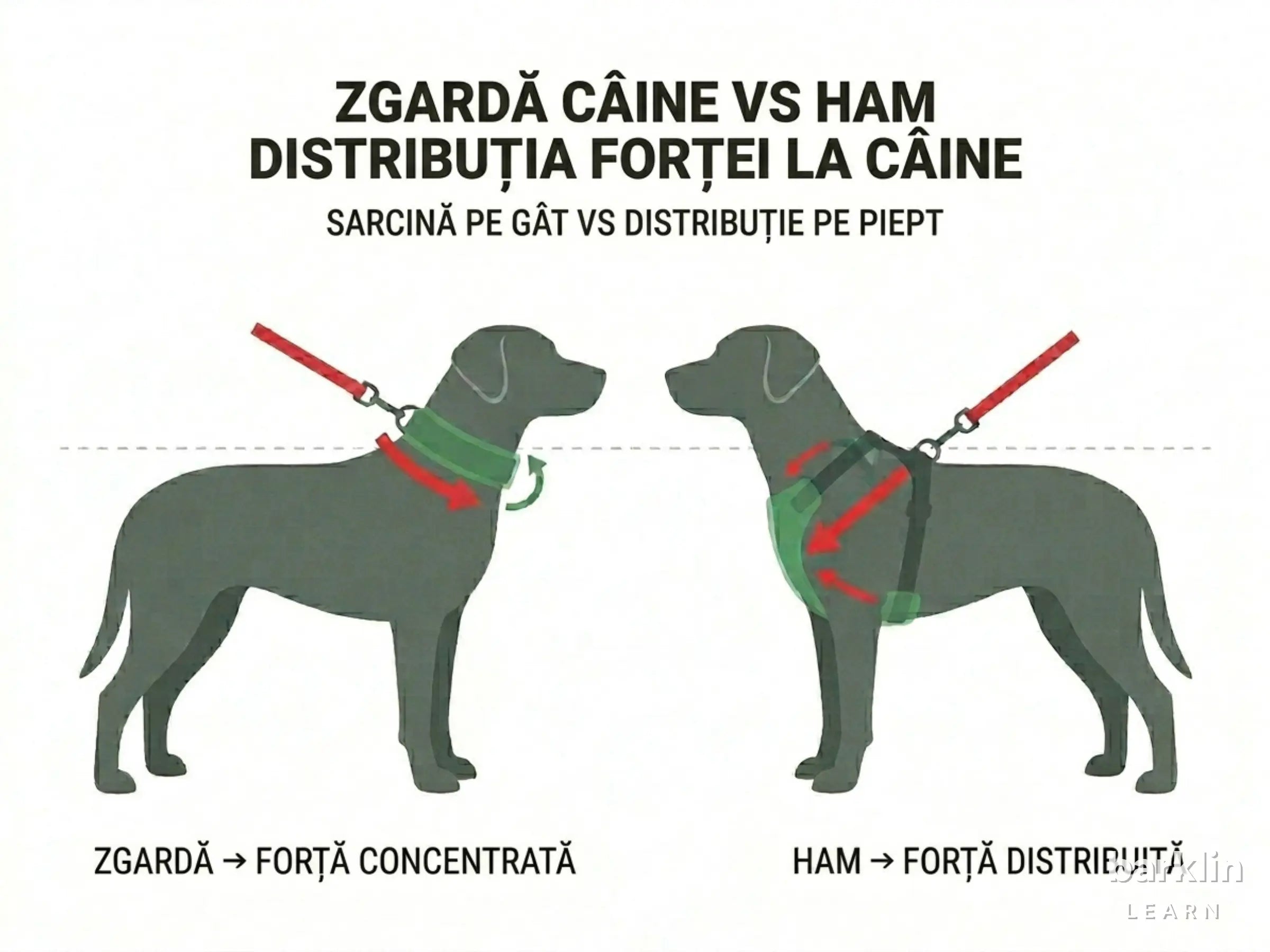

La zgardă, traseul forței parcurge patru pași definiți: lesă → inel D → zgardă → presiune perimetrică pe gât → forța de reacție a corpului. La ham, aceleași forțe se propagă diferit: lesă → punct de ancorare → structura curelelor → torace → forță de reacție. Punctul de aplicare se mută de la gât pe torace.

Aceasta este diferența structurală esențială.

Dacă suprafața de contact (A) se dublează la forță de tracțiune (T) constantă, presiunea medie (P) se reduce la jumătate în modelul idealizat. Dacă traseul forței se mută de la gât pe torace, se schimbă punctul de aplicare — nu forța.

În plus, unghiul de tracțiune θ influențează direcția forței la gât. Omul ține lesa de obicei de sus, ceea ce generează componente de forță orizontale și verticale. La gât apare astfel un moment M = T · r, unde r este brațul momentului. La o zonă de contact îngustă și un unghi abrupt al lesei, acest moment amplifică punctul local de presiune.

Modelul identifică trei caracteristici structurale de diferențiere între zgardă și ham: punct de aplicare (gât vs. torace), suprafață de contact (dependentă de lățime vs. dependentă de construcție) și geometria de deviere (directă vs. ghidată prin curele). Întrebarea dacă un ham este „mai bun” decât o zgardă nu poate primi un răspuns general doar din acești parametri mecanici.

Zgardă și ham în comparație structurală

Ambele sisteme diferă mecanic exact după cei trei parametri numiți de model. Tabelul următor compară parametrii structurali mecanici ai ambelor sisteme — fără a evalua care sistem este „mai bun”.

Forța de tracțiune rămâne fizic identică în ambele sisteme — geometria, punctul de aplicare și distribuția pe suprafață diferă.

La ham, suprafața de contact nu este definită de o singură lățime de bandă. Hamurile în Y și hamurile în H diferă în numărul de curele și geometria acestora; suprafața de sprijin rezultată pe corp depinde de construcție. O comparație directă a presiunii între zgardă și ham nu este posibilă cu acest model.

Așa cum arată diagrama 3, T rămâne identic în ambele sisteme — suprafața de contact și punctul de aplicare diferă.

Traseul forței este mai lung la ham: mai multe elemente de curea, mai multe devieri, mai multe grade de libertate în distribuția forței pe trunchi.

Ce înseamnă suprafața de contact pentru alegerea sistemului

Din model rezultă două posibilități mecanic diferite. Cine dorește să mărească suprafața de contact la gât alege o zgardă mai lată — lățimea benzii este parametrul direct controlabil pentru A. Cine dorește să mute complet traseul forței alege un ham; punctul de aplicare trece astfel pe torace.

Ambele decizii schimbă geometria. Nu forța.

La profile de gât lungi și subțiri — cum apar la tipurile de ogari — suprafața de sprijin disponibilă geometric la gât este limitată. O zgardă mai lată mărește suprafața de contact în model. Hamul mută sarcina pe torace. Care soluție se potrivește depinde de geometria individuală a gâtului și de comportamentul de tracțiune al lesei, nu de o recomandare generală de sistem.

Tipul de sarcină joacă de asemenea un rol: sarcina statică de tracțiune și impulsurile dinamice diferă semnificativ mecanic. Sarcina de tracțiune statică și dinamică la zgarda câinelui analizează aceste diferențe în detaliu.

Alegerea sistemului între zgardă și ham nu este o chestiune de „mai bun” sau „mai sigur”. Este o chestiune de traseu al forței, suprafață de contact și geometrie individuală a corpului. Pentru nivelul următor — controlul potrivirii și calibrarea mărimii — se aplică: Cum trebuie să stea o zgardă pentru câine?

Limitele sistemului

Modelul descrie presiunea medie în condiții geometrice idealizate.

În afara domeniului său de aplicare se află impulsurile dinamice și vârfurile de sarcină, abaterile de potrivire din utilizarea reală, sarcinile sportive sau de performanță ridicată, precum și modelarea mai detaliată a presiunii dincolo de modelul simplificat bazat pe lățime.
